Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza

Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza

guida lineare della ferrovia del robot

ferrovia lineare del robot di kuka

Ferrovia di guida lineare del robot

Luogo di origine:

La Cina

Marca:

YOUNGYOU

Certificazione:

UL CE

Numero di modello:

YY-01-01-W2500-002

Contatto Stati Uniti

Richieda una citazione
Dettagli del prodotto
Carico:
2500kg
accelerazione:
² di 1500mm/m
Velocità di marcia:
100-1250mm/S (regolabile
Rapporto di riduzione:
1:10 (regolabile
Diffusione del braccio del robot:
All'interno di 2600mm
Dimensione globale:
Colpo di W=700mm/H=350mm/L=effective più 1500mm
Modo dell'installazione:
Installazione orizzontale
Determinando modo (direzione di azionamento):
Un asse (ricambiare unidirezionale)
Stati dell'alimentazione elettrica:
380V±10/50HZ trifase (possiamo fornire i trasformatori)
Classe di isolamento:
HP64
Peso della ferrovia di guida (in metri):
350kg/m
parole chiave:
Selezione ragionevole
Termini di trasporto & di pagamento
Quantità di ordine minimo
1
Prezzo
2000$/m
Imballaggi particolari
Fissazione della schiuma/imballaggio del cartone/fissazione scatola di legno
Tempi di consegna
6-8 SETTIMANE
Termini di pagamento
L/C D/A
Capacità di alimentazione
200sets/month
Descrizione di prodotto

Selezione ragionevole delle rotaie di guida lineari di alta precisione basate sui requisiti di circostanza



Selezione della ferrovia di guida lineare di alta precisione
Elaborazione dei requisiti di accuratezza: I requisiti d'elaborazione differenti di accuratezza richiedono la selezione delle rotaie di guida con differenti livelli di accuratezza. In linea generale, le guide lineari di alta precisione sono divise in tre livelli di accuratezza: P, H e N, con la P che ha il più alta accuratezza.
Requisiti del carico: I modelli e le specifiche differenti della ferrovia di guida devono essere selezionati per i requisiti differenti del carico. In linea generale, la capacità di carico della ferrovia di guida è direttamente proporzionale alla lunghezza ed alla larghezza della ferrovia di guida e una dimensione appropriata della ferrovia di guida deve essere selezionata in base alla situazione reale del carico.
Requisiti di velocità di moto: I tipi e le strutture differenti di rotaie di guida devono essere selezionati per i requisiti differenti della velocità di moto. In linea generale, le rotaie di guida della palla sono più adatte a controllo di moto ad alta velocità che le rotaie di guida di scivolamento ed è necessario inoltre da considerare l'influenza della forza e del metodo pre di rafforzamento di lubrificazione delle rotaie di guida sulla velocità di moto.
Fattori ambientali: I luoghi di lavoro differenti inoltre hanno un impatto sulla selezione delle rotaie di guida. Per esempio, gli ambienti ad alta temperatura, umidi, o corrosivi richiedono la selezione delle rotaie ad alta temperatura di acciaio inossidabile resistente, resistente alla corrosione, o.
Scenari di applicazione: Gli scenari differenti dell'applicazione inoltre hanno un impatto sulla selezione delle rotaie di guida. Per esempio, le applicazioni quali i robot, le attrezzature di automazione ed i centri di lavorazione richiedono la selezione delle guide adatte per controllo di moto ad alta velocità e di alta precisione.
Nel selezionare le rotaie di guida lineari di alta precisione, è necessario completamente da considerare sopra i fattori e tipi della ferrovia di guida, specifiche e livelli appropriati scelti di accuratezza basati sui bisogni e sugli scenari reali dell'applicazione.

 In termini di selezione, è necessario da considerare completamente il carico di lavoro, la lunghezza di colpo, i requisiti di accuratezza, la velocità e l'accelerazione richiesti e si riferisce ai parametri ed ai casi tecnici dell'applicazione forniti dal produttore per selezionare una guida lineare di alta precisione che è adatta a se stesso.



Circa la società

La nostra ferrovia di guida ha cooperato con molte marche ben note internazionali del robot, quale ABB KUKA FANUC Yaskawa UR. Le società coinvolgere pricipalmente comprendono il trasporto con palette, il carico e lo scarico. Il carico delle gamme della ferrovia di guida da 500kg a 5000kg. La lunghezza della ferrovia di guida è personalizzata secondo i bisogni dei clienti. Abbiamo discusso un caso che un robot di ABB IRB6700 corrisponde a 20 macchine di CNC e una ferrovia di guida lunga 50m completa il moto alternativo, caricante e scaricante del robot. Il numero dei robot notevolmente è ridotto ed il costo di integrazione è conservato.


La nostra società inoltre offre i robot industriali ai prezzi molto favorevoli per ordinare insieme ai prezzi più bassi.
Benvenuto a Shanghai, Cina, studiare i nostri robot e rotaie!



Rifornimento di prodotto della società.
Robot di ABB
Robot di KUKA
Robot di Yaskawa
Robot di Fanuc
Robot di UR
Cobot
Ferrovia di guida
Cobot ha fatto in Cina



NO Nome Marca/specificazione
1 Corpo della pista YOUNGYOU/W=700mm, H=350mm, L= secondo le esigenze del compratore
2 Riduttore planetario SHIMPO Giappone
3 ferrovia di guida lineare HIWIN Taiwan HGH45
4 Blocchetto dello scorrevole HIWIN Taiwan HGH45
5 Cremagliera Ingranaggio elicoidale della Cina Taiwan YCC
6 sistema di lubrificazione YOUNGYOU 1L
7 Copertura antipolvere Tipo della lamiera sottile di YOUNGYOU//stile semichiusi dell'organo
8 Amplificatore elastico di limite duro YOUNGYOU
9 Giunto di supporto del robot YOUNGYOU/1200*1000*30mm
10 Piatto di collegamento a terra YOUNGYOU
11 Catena di resistenza Koduct/W=200mm, H=45mm, R250mm
12 Flangia di collegamento del riduttore YOUNGYOU
13 Servomotore ①asse esterno del robot del legame
②Non servomotore del legame
14 Bullone di regolazione Filo fine del passo M15
15 Sensore di limite Il Giappone Omron

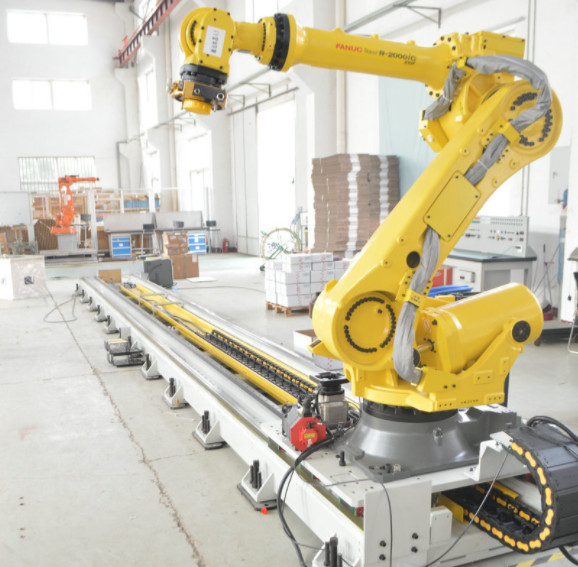

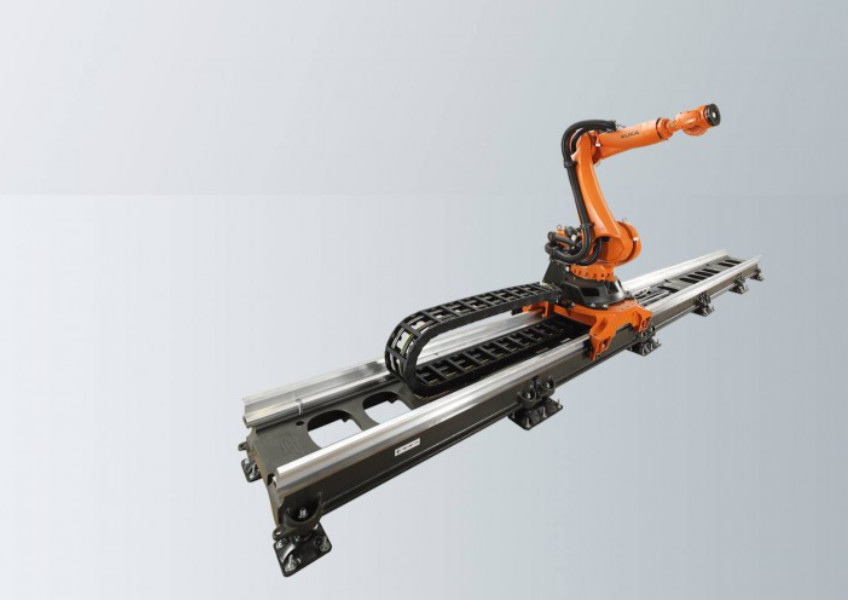

Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza 0Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza 1

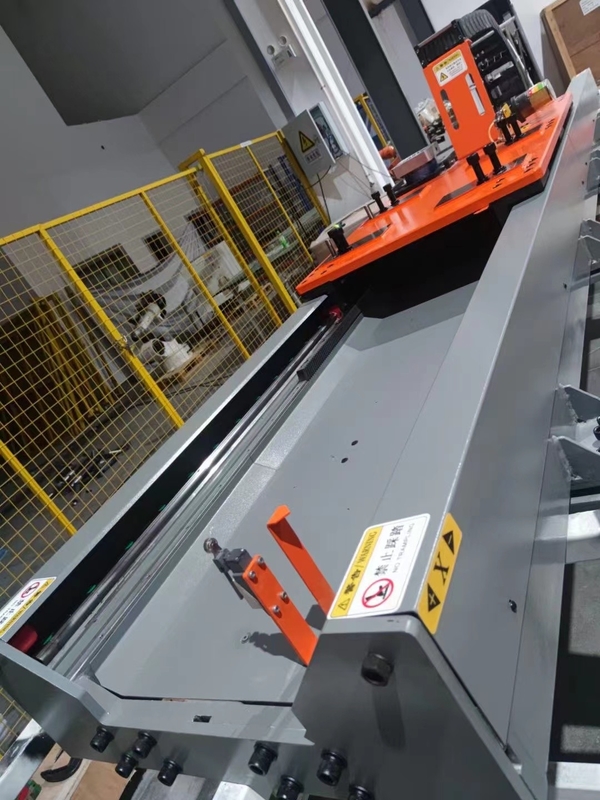

Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza 2

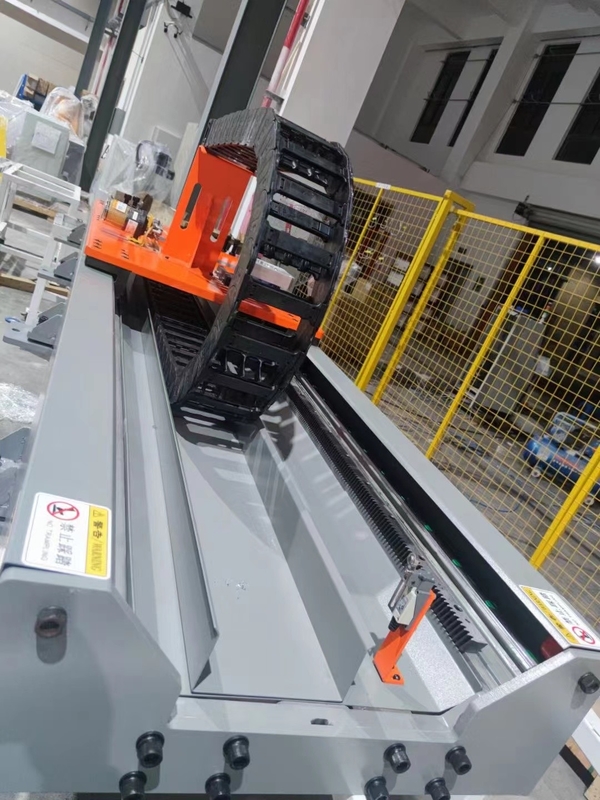

 Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza 3Alta precisione lineare della guida 2500kg della ferrovia del robot di Kuka basata sui requisiti di circostanza 4
